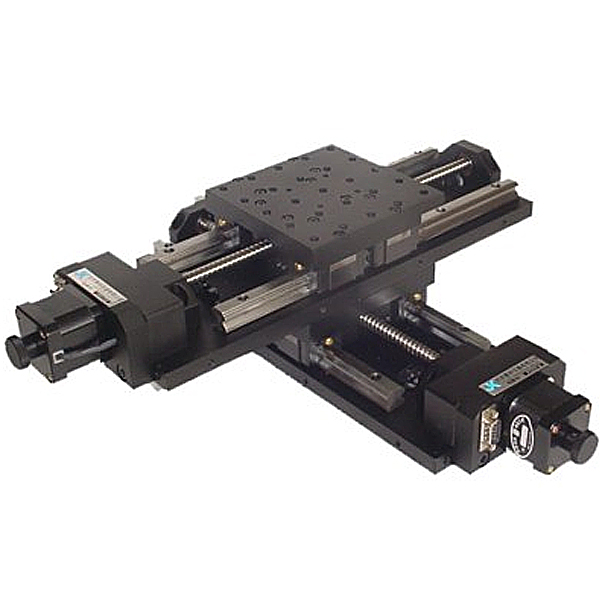

十字滑台控制实验装置

基础简介

本装置为实际平面二维动作系统的微缩，使用可编程控制器控制，在X、Y轴二个方向上准确地驱动步进电动机实行动作控制的成品，完善的执行机构可完成现代二维动作系统中全部动作过程。

技术功能数值

电源：一相AC220V、50Hz
功率（W）（W）：<200W
尺寸：不小于600*400*500mm

设备构造：

十字滑台控制实训模型为金属构造、各常用模型块连接端子均与安全插头座连接，使用带安全插头的实训连接线实行电子线路连接；各指令开关、光电开关、和指示元件的电子线路，则经过端子排实行连接。插拔线连接电子线路与端子连接电子线路相集合，既保证学员基础技能的实训、形成和巩固，又保证电子线路连接的快速、安全和可靠。
3、设备特别点：
1、手动/自动控制模式，针对硬件检验测量试验及程序校验。
2、开放的执行机构，可按照不一样的控制方案编程，含有概括不一样的执行系统，适应不一样层次的人员实行学习掌控把握掌控把握掌控把握和编程。也可作为课题设计或研究使用。
3、设备为开放式，整体机械构造清晰可见。

部分实训内容：

试验内容
1、机械：装置的机械装配与位置调动；
2、电气：电器元件的布线，执行电动机的选用；
3、传感器：微型光电开关的选用与应用；
4、PLC：PLC控制器的编程及应用。
5、PLC控制步进驱动器实训
