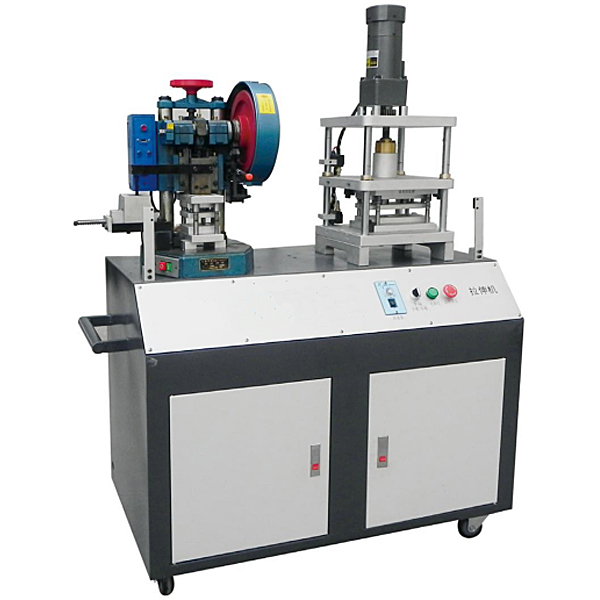

冲压与拉伸机模拟实验装置

1、拉伸与冷冲模仿机为两台单独设备,分别为高速冷冲机和可调动速度拉伸机,专机专用,符合现代生产工序技艺及需求。
2、设定有使用配套的铝制拆卸装配模具及透明模具实行课堂教学冲压及拉伸成型演示解析功能及小件生产。
3、主机铝制部位件：应用加硬铝制板并氧化处置整理，硬度HB90，屈服强度245。
4、使用0.2～0.5mm薄铝片或铁片与模具协作能生产出五金零件。
5、拥有机械式自动送料系统,送料速度每分300次 ,送料长度5—40cm,调动便利快捷,并配备装备装备有日本OMRON红外线感应保护装置。
6、控制系统应用24V低压，保证安全可靠。
7、立柱应用硬铬精密导杆，导套应用自润滑功能的碳墨合金导套。
8、应用可位移并而而且能够固定的固定方法。
9、虚拟拟真教学系统

机械实训安全教育虚拟拟真系统：本系统基于unity3d研发，系统应用三维（3D）（3D）（3D）漫游的形式，可经过键盘控制位移，鼠标控制镜头方向，设定有机械安全距离实训，机械安全保护装置实训、机械安全防护设计基础考核，实训实行时，三维（3D）（3D）（3D）漫游画面应用箭头与脚印图案提醒位移至实训位置，机械对象周围圆圈显露了作业半径，实训过程伴有三维（3D）（3D）（3D）机器人的对话框提醒。
A、机械安全距离实训内容含有概括防止上下肢触及危险区的安全距离实训（内分2种围栏高度与开口大小），选用进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实训过程为人体进入机械对象作业半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并实行下一实训，最终一步为正确做法。
B、机械安全保护装置实训分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实训，可选类别（安全写入、安全控制、安全输出、其他）、生产厂家、设备表单（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。装配位置有蓝色闪烁框体构造提醒，实训流程：选用安全护栏并装配、选用安全连锁开关（或选用安全光幕、安全垫、安全激光扫描仪）并装配、选用安全控制器并装配至电气控制箱式模型块式模型块式模型块、选用安全继电器并装配至电气控制箱式模型块式模型块式模型块、点击电气控制箱式模型块式模型块式模型块上的启动按钮。若进入危险区域时，系统将提醒报警音，而而且机械对象停止作业，选用电气控制箱式模型块式模型块式模型块上的复位按钮可停止。




冲压与拉伸机模仿实训装置,铝制注塑模具模型实训台

铝制拆卸装配实训模具系列-注塑模具
