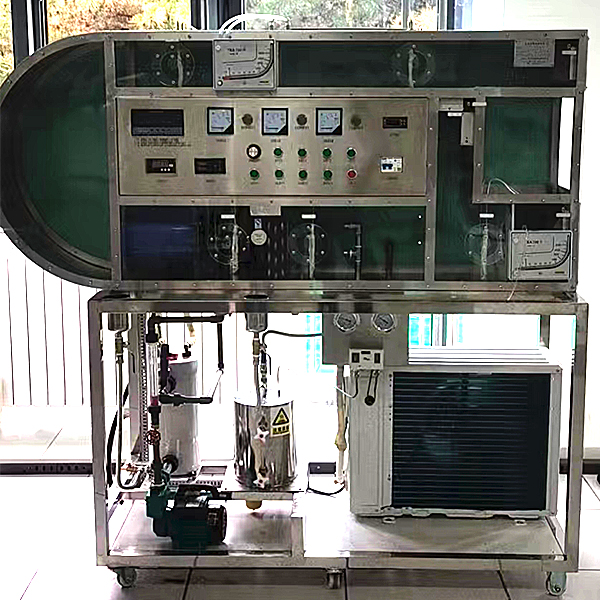

循环式空调过程实验台

循环式空调过程实训台,工业数字化互联网综合实训台

实训目的：
可对空气实行加热，加湿，冷却和干燥等空气调动过程的实训，空气品质处置整理有：表冷器，淋水式两种。
主要配备装备装备：
塑料、有机玻璃风道；孔板流量计，差压传感器，整流板，加热器，不锈钢加湿器，喷淋器，表冷器，低噪音轴流风机，温度（℃）（℃）测量试验系统，湿度测量试验系统，压缩机，冷凝器，钛包蒸发器，储液罐、铜手阀，不锈钢加湿水箱，防腐水泵，转子流量计，16路万能信号写入巡检仪显露温度（℃）（℃）、湿度、风差压，电控制箱式模型块式模型块式模型块，不锈钢支撑架。
技术功能数值：
1、写入电源：三相AC380V±10% 50Hz，功率（W）（W）5.0KW。
2、温度（℃）（℃）：10～25℃、压力：0～15MPa、湿度：10～40RH%、流量：0～1000L/h 。
3、压缩机：制冷量 950Kcal/n，制冷剂 R12，制热量 3.0KW。
4、蒸发器换热面积：15m2，换热器换热面积：15m2。
5、蒸发器水箱：尺寸 650×400×450mm，304不锈钢材料。
6、低噪音轴流风机：流量2000m3/h，功率（W）（W）370W。
7、水泵功能数值：流量：30L/min ，扬程：20m，功率（W）（W）：370W。流量计界限40-400L/h。
8、温度（℃）（℃）由高精确度温度（℃）（℃）传感器测量，万能信号写入巡检仪协作高精确度数字显露表，显露温度（℃）（℃）、阻力、流速、功率（W）（W）等实训全部测量功能数值，手动风门调动风量。
9、外观尺寸：2800×600×1900mm，外观为不锈钢可位移支撑架，带双刹车轮。
10、单片机、plc可编程设计与控制虚拟拟真系统：
本系统基于unity3d研发，内置实训步骤、实训指导书、电子线路图、集合套件表单、连接线路、接通电源、电子线路图、场景重置、返回等按钮，在连线及代码正确后，可以经过启动/停止、正向动作、反向动作按钮实操三维（3D）（3D）（3D）机床模型动作，在连接线路状态下，三维（3D）（3D）（3D）机床模型可实行放大/缩小、平移。




循环式空调过程实训台,工业数字化互联网综合实训台

一、 设备基础简介

本装置是按照人力资源和社会保障部制定的“可编程序控制系统设计师”培训及国家职业标准考核大纲内容，适当多加新技术，按照职业教育培训、职业技能鉴定和实训教学要求而研制的。适合职业院校、职业培训学校、职教中心、鉴定站/所对可编程序控制系统设计师的四、三、二级开展培训及技能鉴定。

二、 研发背景

1. 本装置是按照人力资源和社会保障部制定的“可编程序控制系统设计师”培训及国家职业标准考核大纲内容，适当多加新技术，按照职业教育培训、职业技能鉴定和实训教学要求而研制的。

2. 工业迅速发展处置整理器要求不断提升，教学需要与时俱进设备要不断升级，而教学还需要从基础学起，同时适用需要实训室建造设计重复会导致浪费资金和实训室空间。

3. 一个设备需要多种加工工序技艺，导致工业现场设备错纵复杂，一个主机不能完成全部作业，需要多个站点实行相互协作完成。

4. 不一样层次的考核需要不一样设备，不能有机的实行集合，有些实训完成后无法实行考量查验学员的接受程度。

三、 设备特色

1. 实训建造设计理念为一次性建造设计，本设备应用通用型宽展口，全部主机的I/O口全部可经过拓展口引出，可以用来插接式实训，也可实行线接式实操实训；还设定有两块可拆卸的网孔板可对不一样层次的学员实行考核。

2. 应用模型块集合式构造，含开关量、模仿量、变频调动速度、触摸屏、通信模型块等，配套MCGS工控组态监控系统，完成拟真化、信息化实训教学。

3. 项目实训模型块：运用目前经经典型的可编程控制器及总线技术完成对工业生产中经经典型案例的模仿对象、实物模型中的逻辑、模仿、过程、动作等的控制。

4. 拟真实训教学：经过虚拟环境就地就地就地实时显露plc运行状态，模仿工业现场控制，可以实行编程实训、程序语言编写测量试验等功能。

四、 技术功能

1. 写入电源：三相四线（或三相五线）AC380V±10% 50Hz

2. 装置容量（KV）（KV）（KV）：＜0.5kVA

3. 重    量：100kg

4. 外观尺寸：1310mm×700mm×1780mm
