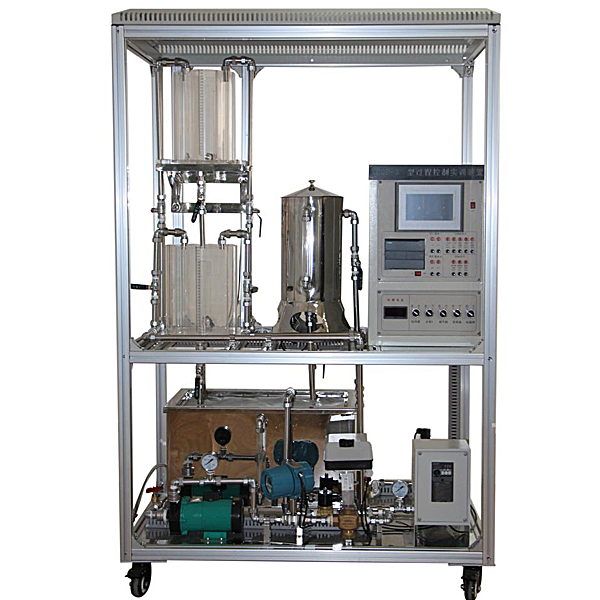

液位温度综合PLC控制实训装置
液位温度综合PLC控制实训装置,空调制冷制热原理实验装置本实验配置基本的水箱、管路、智能调节器、电磁泵等，利用不同工业液位测量传感器，组成多种液位检测系统，可提供的传感器包括有：应变式液位器等。
注：可单独配备装备装备plc、变频器，也可协作PLC变频调动速度实训装置使用
本实训配备装备装备基础的水箱、管路、智能调动器、电磁泵等，运用不一样工业液位测量传感器，包括多种液位检验测量试验系统，可提供的传感器含有概括有：应变式液位器等。
经过实训熟悉的装配测量试验方法，应用特别点，测量界限，装配条件，掌控把握精确度解析方法。
本装置设定有多重安全保护，提供IEC标准信号及相关测量试验点供PLC接入实行编程实训。
装置技术条件
1）写入电源：二相三线AC220V±10％ 50Hz；
2）作业环境：温度（℃）（℃）-10℃- +40℃,相对湿度<85%(25℃) 海拔<4000m；
3）装机容量（KV）（KV）（KV）：<0.5kVA；
4）外观尺寸：400*600*700单位mm。
系统配备装备装备
|
名称 |
单位 |
数量 |
备注 |
|
|
执 行 机 构 |
||||
|
电动球阀 |
只 |
1 |
作业电压（V）（V）（V）24，控制电压（V）（V）（V）0-10v。 |
|
|
磁力泵 |
台 |
1 |
无泄漏，低噪音，二相交流ACACAC220VAC，15W。扬程1.5吗m。 |
|
|
传 感 变 送 器 |
||||
|
扩散硅压力（液位）变送器 |
只 |
1 |
0-100kpa |
|
|
压力变送器 |
只 |
1 |
供电电压（V）（V）（V）9-24v，输出4-20MA，标准连连接口，压力界限0-100kpa。 |
|
|
涡轮流量计及流量变送器 |
套 |
1 |
（1）测量界限：选0-800L/h；（2）输出信号：4-20mADC；（3）精确度：0.2级。标准信号输出4-20ma |
|
|
温度（℃）（℃）变送器 |
套 |
1 |
Pt100：A级；温度（℃）（℃）变送器：0.5级精确度，0-100℃。4-20ma标准信号输出 |
|
|
其 它 设 备 |
||||
|
实训用淡蓝色透明有机玻璃水箱 |
只 |
1 |
1个圆型有机玻璃水箱，直径15mm，高度15cm。 |
|
|
储水箱 |
只 |
1 |
镜面不锈钢304。自动进排水减轻实训老师作业200*150*200 单位mm |
|
|
不锈钢支撑架 |
套 |
1 |
镜面不锈钢管管子做成。 |
|
|
配备装备装备有24v直线DC稳压电源 |
只 |
1 |
电流（A）（A）（A）2A。 |
|
|
全部不锈钢管及备品备件，多加设备的使用寿命。 |
套 |
1 |
管道及阀门：整个系统管道由不锈钢管连接而成，全部的手动阀门均须应用优质球阀，避免管道系统生锈。 |
|
|
温控实训箱 |
套 |
1 |
由加热箱、加热环、Pt100、温度（℃）（℃）变送器包括，加热 **温度（℃）（℃）150度。 |
|
|
不锈钢储水箱 |
只 |
1 |
内有独特的构造设计和不锈钢过滤网，拆洗便利 |
|
|
储水箱自动进、排水装置 |
套 |
1 |
自动进排水减轻实训老师作业 |
|
液位温度（℃）（℃）综合PLC控制实训装置,空调制冷制热原理实训装置
1、基础简介
ZRLR-518空调实训考核装置是为大中专院校和中等职业技术学校的制冷及空调专业研发设计的，适用来制冷原理及应用，制冷空调技术，制冷设备维修与实操等教学实训要求。该装置是集制冷系统，电气控制系统，故障模仿系统为一体，构造合理，美观大方，实操便利。是制冷专业的必备设备。
2、实训内容
* 制冷系统专用工量具的基础实操
* 制冷系统管路的焊接
* 制冷系统的捡漏
* 制冷系统的抽真空和加注制冷剂
* 变频空调的故障解析与排除
*变频空调电器元件的检验测量试验
3、技术功能
作业电源：AC220V±5%，50Hz
**遥控距离：8米，角度：90度
噪声：内机23-37dB，外机是55-65dB
冷暖类型：冷暖型
空调匹数：大1.0P
变频/定频：变频
能效比：4.06
能效等级：3级能效
制冷功率（W）（W）：780（200-1300）W
制冷量：2600（500-3100）W
循环风量：580m3/h
实训台规格：1600×700×1180mm
