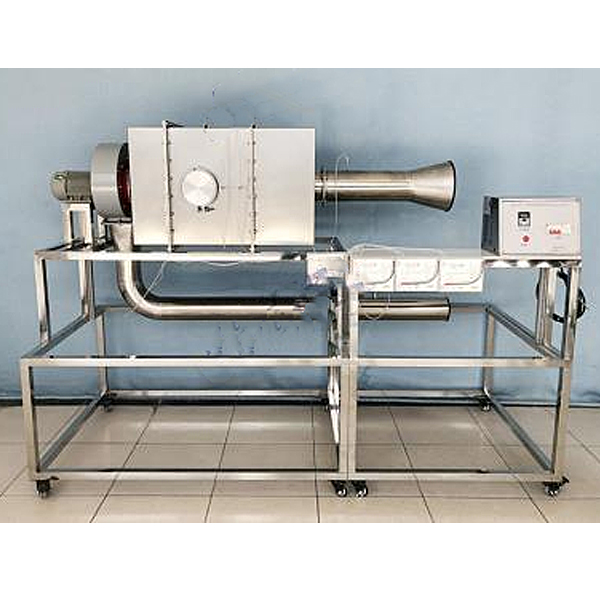

空气力学教学实验台

空气力学教学实训台,互联网型MPS柔性制造实训装置

一.实训目的
理解流量测量装置的构造原理，学会应用国标标准椭圆流量喷嘴、毕托管，进口集流管和弯管流量计测量流量。
二.技术功能数值参考规格
1.装置配备装备装备有国标标准椭圆流量喷嘴、毕托管，进口集流管和弯管，利于实行实训研究。
2.装置作业环境：常温、常压下运行,作业电源：三相五线380VAC、50Hz，总功率（W）（W）2.2KW。安全保护：设定有接地保护，漏电保护，过流保护。
3.电源线路及控制线的装配：须使用环保阻燃电气配线槽，规范整理符合国家标准，设定有绝缘、防弧、阻燃自熄等特别点，布线整齐，装配可靠，便利查找、维修和调换线路。
4.装置外观尺寸：2500×1000×1800mm。
三.主要配备装备装备及功能数值
1.多翼式离心风机，上海建立，380VAC，0.75KW，1台。
2.流量喷嘴：国家标准GB/T 1236-2000，φ70mm的喷嘴3个，φ50mm的喷嘴2个。
3.标准流量计量箱，长×宽×高：875×507×550.5mm。标准流量喷嘴，φ70mm和φ50mm，
喷嘴配备装备装备装备堵板，可拆卸装配。6mm厚度支持板。穿孔率39.8%均流板。喷嘴前后测压环。
标准流量计量箱使用304不锈钢材料制作。
4.进口集流管流量计。
5.弯管流量计。




空气力学教学实训台,互联网型MPS柔性制造实训装置

设备基础简介：

互联网型MPS模型块化自动生产线是一种***为经经典型的、自动化类设备，它是为职业院校、技工学校、教育培训机构等而研制的，它适合机械制造及其自动化、、电气工程及自动化、自动化工程、控制工程、测控技术、计算机数值数值数值控制、自动控制、机械电子工程、机械设计与课程课程课程理论、等相关专业的教学和培训。它在接近工业生产制造现场基础上又针对教学实行了专门设计，强化了各种控制技术和工程实践能力。
实训系统由8个单元包括。分别为：上料检验测量试验单元、搬运单元、加工与检验测量试验单元、搬运分拣单元、变频传送单元、装配单元、装配搬运单元和分类单元，控制系统可以选用西门子，三菱或欧姆龙的实行控制，设定有良好的柔性，即每站各有一套控制系统单独控制，在基础单元模型块培训完成以后，又可以将相邻的两站、三站…直至八站连在一起，学习掌控把握掌控把握掌控把握复杂系统的控制、编程、装配和调动测量试验技术。
实训系统含有了机电一体化专业中的气动、电动机驱动与控制、plc、等多种控制技术，适合相关专业学员实行工程实践、课程设计及初上岗位的工程技术人员实行培训，是培养机电一体化人才的理想设备。

技术功能

1、写入电源：一相三线AC220V±10%  50Hz
2、作业环境：温度（℃）（℃）-10℃～40℃ 相对湿度≥85%（25℃）海拔＜4000m
3、装置容量（KV）（KV）（KV）：≥1.5kVA
4、外观尺寸：380cm*170cm*140cm
5、安全保护：设定有漏电压（V）（V）（V）、漏电流（A）（A）（A）保护，安全符合国家标准

设备特别点

1、互联网型MPS模型块化自动生产线将机械、气动、电气控制、电动机传动、传感检验测量试验、PLC以及工业互联网控制技术有机地实行整合，构造模型块化，便利集合，可以完成各类单项技能实训和综合性项目实训。可以实行机械部位件装配与调动测量试验、气动系统的装配与调动测量试验、电气控制电子线路的装配和PLC编程、机电设备装配与调动测量试验、自动控制系统装配与调动测量试验、工业互联网控制系统装配与调动测量试验于一体，能良好地适用实训教学、工程实训的需要。
2、系统无论机械构造还是控制，全部应用统一标准连连接口，设定有很高的兼容和拓展性，随工业现场技术的快速发展，本系统可以紧跟现场技术升级拓展，深入地适用实训教学的需要。
3、本系统可以锻炼学习掌控把握掌控把握掌控把握者创新思维和动手能力，学习掌控把握掌控把握掌控把握者可以运用本系统从机械组装、电气设计、接线、PLC编程与调动测量试验、现场总线组建与维修等方面实行工程实训。
4、西门子PLC应用西门子PROFIBUS-DP互联网通信，使各站之间的控制信息和状态数值能够就地就地就地实时相互交换，配备装备装备有7英寸，256色工业彩色触摸屏，完成工业控制。
